Con la crescente domanda di elevata affidabilità in linee di produzione SMT La precisione dei materiali durante il processo di giunzione è gradualmente diventata un fattore critico che incide sulla qualità complessiva del prodotto. Nei flussi di lavoro di giunzione convenzionali, l'identificazione dei materiali si basa principalmente sulla scansione dei codici a barre o sulla verifica manuale. Quando si verificano errori di etichettatura o scambi di materiali, spesso è difficile rilevarli in tempo. Una volta che tali problemi si manifestano nella fase di posizionamento, possono compromettere direttamente la qualità dell'intero lotto.

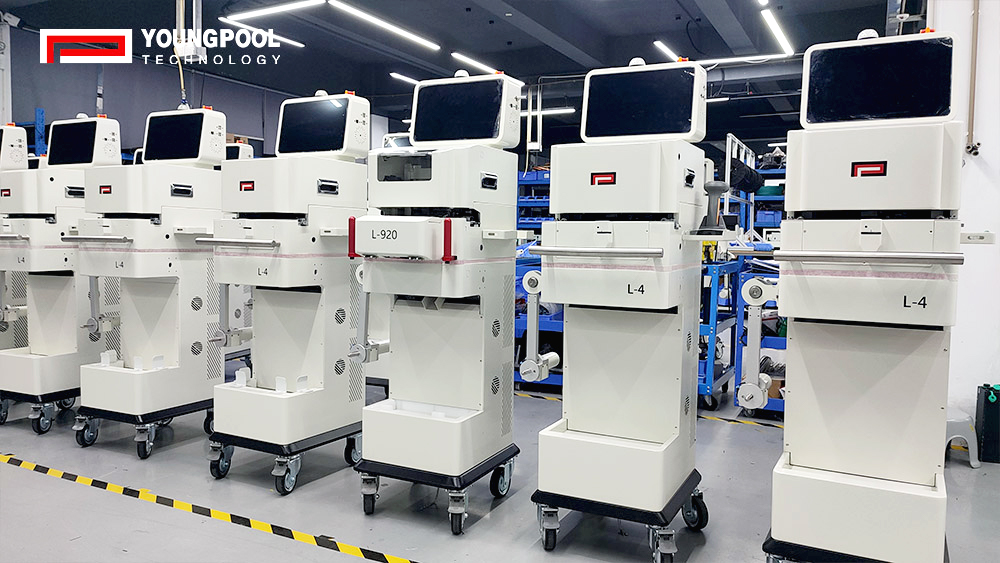

Per affrontare questa sfida, Youngpool Technology ha integrato un sistema di prevenzione degli errori basato sulla misurazione LCR nel suo L-900 Macchina per giunzione automatica Sfruttando i test dei parametri elettrici, il sistema esegue la verifica dei materiali in tempo reale, riducendo efficacemente il rischio di utilizzo errato dei materiali alla fonte. Il sistema di misurazione LCR integrato nell'L-900 introduce un ulteriore “ validazione elettrica “ fase durante il processo di giunzione. Misurando rapidamente resistenza (R), capacità (C) e induttanza (L), consente l'identificazione accurata delle caratteristiche dei componenti. Rispetto ai metodi di identificazione a modalità singola, questo approccio — basato su proprietà fisiche intrinseche — offre un'affidabilità notevolmente superiore.

Dal punto di vista dell'architettura di sistema, il modulo di misurazione adotta un design di movimento indipendente sugli assi X, Y, Z, che consente alle sonde di entrare in contatto con precisione con i punti di test dei componenti. Ciò garantisce prestazioni di misurazione stabili, adattandosi a componenti di varie dimensioni. In combinazione con una struttura flessibile della sonda (pin variabile), il Il sistema supporta la misurazione di componenti fino allo standard 01005, coprendo le principali applicazioni di assemblaggio ad alta densità. In termini di prestazioni, il sistema offre un'elevata stabilità di misurazione e supporta una gamma di frequenze di test da 20 Hz a 300 kHz, soddisfacendo i requisiti di diverse tipologie di componenti.

In pratica, il sistema di misurazione funziona in coordinamento con il giunzione Il processo non introduce ulteriore complessità operativa. L'apparecchiatura esegue automaticamente la verifica delle misurazioni prima di completare l'operazione di giunzione. Se i valori rilevati si discostano dalle soglie predefinite, il sistema può attivare tempestivamente degli allarmi o arrestare il processo, impedendo l'immissione di materiali anomali nella linea di produzione. Questo meccanismo di prevenzione degli errori in corso di processo è più proattivo rispetto all'ispezione post-processo, contribuendo a ridurre i difetti e i costi di rilavorazione.

Allo stesso tempo, il sistema mantiene un'elevata percentuale di successo garantendo la precisione della misurazione, con un impatto minimo sul tempo di ciclo complessivo. Ciò consente un efficace equilibrio tra controllo qualità ed efficienza produttiva. ' Negli ambienti produttivi caratterizzati da elevata varietà di prodotti e bassi volumi di produzione, tale capacità è particolarmente preziosa, in quanto attenua le incertezze causate dai frequenti cambi di materiale senza rallentare la produzione.

Nel complesso, l'integrazione del sistema di prevenzione degli errori basato sulla misurazione LCR trasforma la macchina di giunzione da strumento di esecuzione autonomo in un nodo critico di controllo qualità. Incorporando meccanismi di ispezione direttamente nella fase di giunzione, Tecnologia Youngpool Sposta il controllo qualità a monte della filiera produttiva, creando una base più solida per la gestione dei materiali lungo le linee di produzione SMT.
