Macchina per giunzione SMT automatica L-4
Tutti i processi SMT si sono evoluti nel corso degli anni, ad eccezione del processo di giunzione delle bobine dei componenti. La questione del miglioramento dell'efficienza, della qualità superiore delle giunzioni e dell'eliminazione degli errori di giunzione dei componenti non è stata ancora affrontata a fondo e spesso viene ignorata.
La giuntatrice intelligente L-4 di YoungPool Technology, acclamata dalla critica, soddisfa perfettamente ogni esigenza! Non solo integra i sistemi MES dei clienti, ma è anche facile da usare, con elevata precisione, stabilità e affidabilità. L4 vanta un ciclo di giunzione estremamente breve, un'eccellente verifica LCR e un FPY molto elevato, ed è compatibile con alimentatori per macchine di posizionamento di qualsiasi marca, rendendola uno strumento intelligente indispensabile per l'industria manifatturiera elettronica SMT odierna.
● Supporta nastri per componenti con larghezza di 8 mm
● Spessore del nastro di supporto dei componenti da 0,25 a 1,25 mm
● Supporto per tasche profonde fino a 2,5 mm
● Eccellenti rendimenti fino al 98%
● Di serie con sistema di visione intelligente
● Verifica LCR opzionale per condensatori e resistori
● Progettazione indipendente degli assi X/Y/Z per la verifica LCR.
● Sonda di misura LCR con regolazione automatica per componenti di dimensioni a partire da 01005”
● Rilevamento automatico delle tasche vuote con stazioni di pretaglio e verifica del passo dei componenti
● Funzionamento continuo per un massimo di 12-16 ore con una carica completa.
● Integrazione MES con connettività tramite Wi-Fi o porta di rete diretta
SPECIFICHE TECNICHE
|
Giunzione del nastro sistema |
Ripetibilità dell'asse X （ mm ) |
±0,01 |
|
Ripetibilità dell'asse Y （ mm ) |
±0,02 |
|
|
Precisione di posizionamento del nastro （ mm ) |
±0,2 |
|
|
Informazioni generali nastro a componenti |
larghezza del nastro del componente （ mm ) |
8 |
|
Passo del componente （ mm ) |
2/4 |
|
|
Larghezza massima della tasca per i componenti. （ mm ) |
4.1 |
|
|
spessore del nastro dei componenti （ mm ) |
Carta 0,25~1,25, nastro goffrato 0,25~2,5
|
|
|
Sistema di trasporto |
Altezza del nastro trasportatore （ mm ) |
930±15 |
|
Dispositivo di riavvolgimento |
braccio di riavvolgimento |
Standard con un braccio di riavvolgimento, opzionale con due bracci di riavvolgimento |
|
Dimensioni del mulinello （ mm ) |
Max.Ø380 Italiano Ø500 opzionale |
|
|
Carico massimo （ kg ) |
Massimo 20 |
|
|
Modalità decodificata |
Telecamera per codici a barre da fissare sul braccio di riavvolgimento
|
Opzionale |
|
|
|
|
|
Tasso di giunzione |
Tempo di ciclo (sec) |
≤7S （ escluso il tempo del test LCR e il tempo di alimentazione manuale ) |
|
Capacità di giunzione |
Giunzione FPY |
98% |
|
spazio di giunzione （ mm ) |
0,1±25% |
|
|
Lunghezza minima del nastro dei componenti. （ mm ) |
140 |
|
|
Controllo del software |
Identificazione automatica del passo dei componenti |
Standard |
|
Confronto delle dimensioni dei componenti |
Standard |
|
|
procedura guidata di importazione distinta base |
Standard |
|
|
OCR |
Opzionale |
|
|
LCR |
Precisione della misurazione |
±0,05% |
|
Campo di misura |
L : 0μH-1000H Italiano C : 0pF-20mF Italiano R : 0Ω-20MΩ |
|
|
Metodo di misurazione |
Valore di misurazione bilaterale |
|
|
Tasso di superamento del test |
95% （ Componente 01005 ) |
|
|
Elettricità |
Modalità di alimentazione |
Batteria al litio da 24 V CC 50 Ah |
|
Durata della batteria (a carica completa) （ H ) |
12-16 |
|
|
Energia （ W ) |
Massimo 120 |
|
|
Strutture Requisiti |
Peso （ Kg ) |
87 |
|
Dimensione di riferimento （ mm ) |
540(L) × 517(P) × 1455(A) |
|
|
Altre configurazioni sono facoltativi |
Personalizzazione MES, stampante di codici a barre, funzione di arresto delle bobine dei componenti, funzione del sensore di velocità di rotazione, funzione anti-errore per il braccio di riavvolgimento, funzione di misurazione dell'altezza laser, dispositivo di ritorno automatico, alimentazione diretta, ricarica wireless, piattaforma di movimento, piattaforma di movimento pesante. |
|
Illustrazioni di un sistema di giunzione automatica

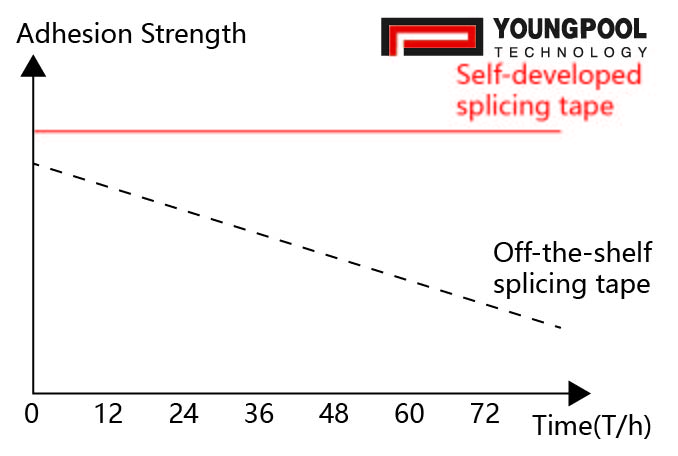

[CARATTERISTICHE DEL NASTRO]

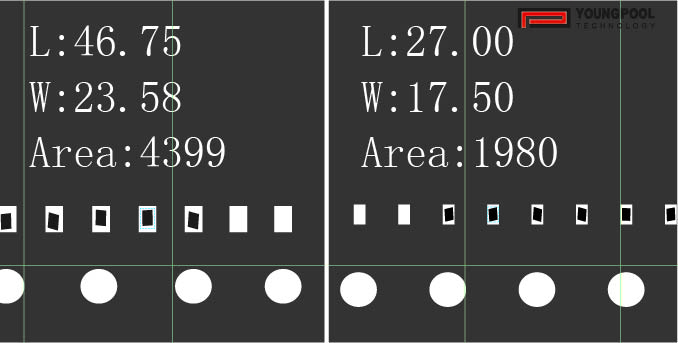

[RICONOSCIMENTO DELLE DIMENSIONI DEI COMPONENTI]

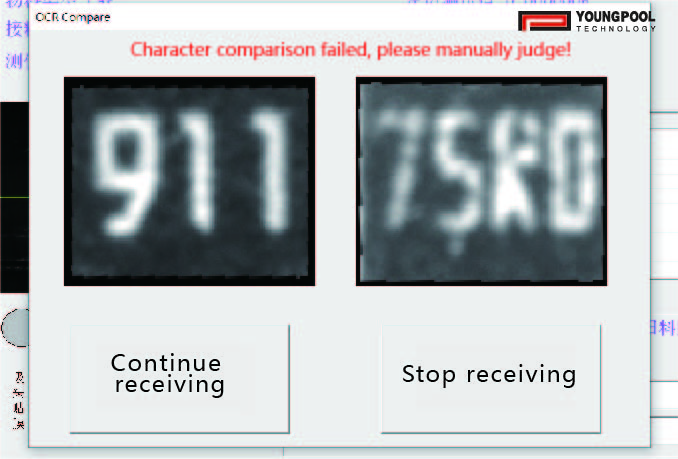

[OCR]

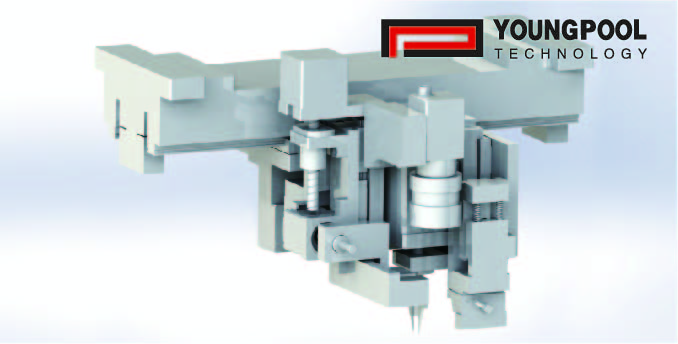

[PROGETTAZIONE DEL MOVIMENTO INDIPENDENTE: SISTEMI DI VISIONE,
[Dispositivo di misurazione LCR, dispositivo di giunzione del nastro.]

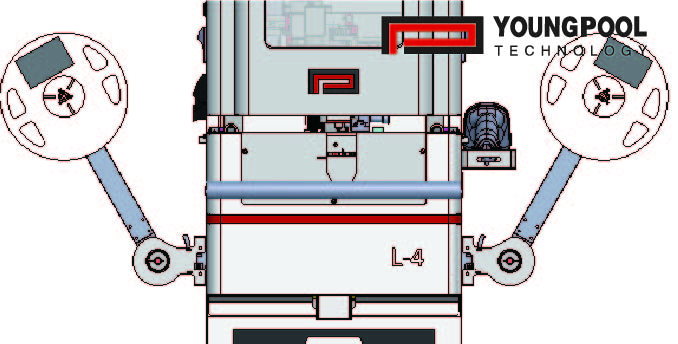

[DOPPIA RIAVVOLGIMENTO] BRACCIA ]

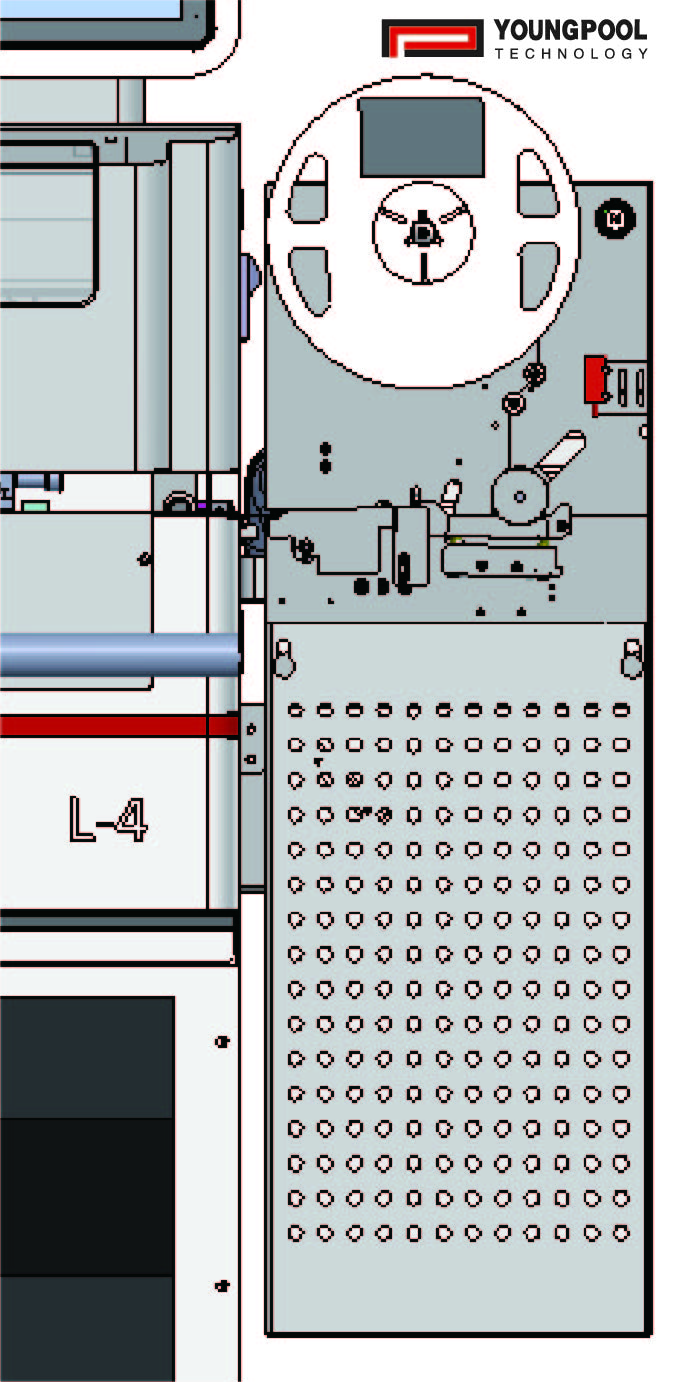

[ACCESSORIO DI INVERSIONE AUTOMATICA DEL MULINELLO]

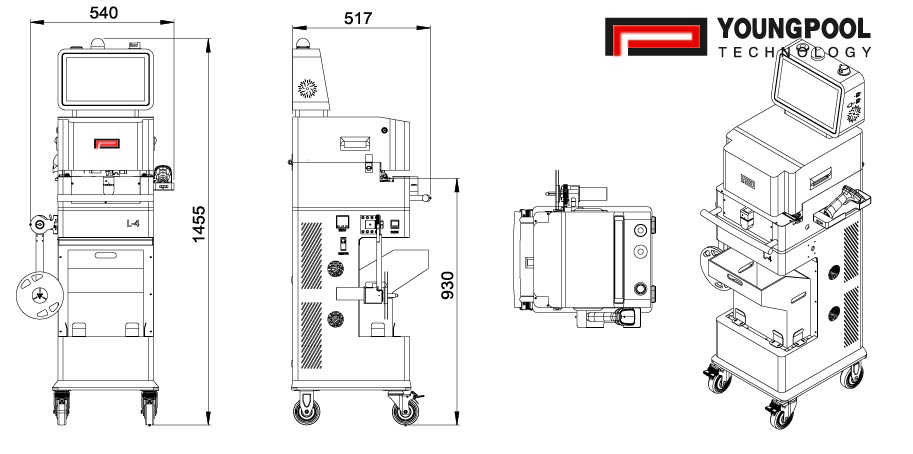

Dimensioni della macchina per giunzione
● Pubblicato in Febbraio 202 4 Tutti i diritti riservati.
● Tutte le specifiche sono soggette a modifiche a seguito di sviluppi o progressi tecnici. Per domande sui nostri prodotti, si prega di contattare Youngpool Technology ( shicx @youngpool.com) o i nostri rappresentanti locali
