L-900, pioniere nel settore SMT per i sistemi di giunzione, non solo gestisce perfettamente nastri da 8 a 24 mm, ma offre anche un'elevata compatibilità e la più potente capacità di giunzione. Capacità di tasche profonde fino a 9 mm, elevata forza di adesione del nastro di giunzione di 5 kg e antitorsione a 360 gradi. Pertanto, L-900 non è solo una macchina di giunzione intelligente, ma anche uno strumento di alta precisione per migliorare l'efficienza della produzione SMT.
UN-Supporta nastri con larghezza di 8, 12, 16, 24 mm
UN-Carta di supporto e nastro goffrato
UN-Supporta tasche profonde fino a 9 mm
UN-Verifica LCR opzionale per condensatori e resistori
UN-Progettazione di assi X/Y/Z indipendenti per la verifica LCR
UN-Sonda di misurazione LCR con regolazione automatica per componenti di dimensioni da 01005â€
UN-Sistema di visione intelligente
UN-Rilevamento automatico delle tasche vuote con stazioni pretagliate e componentiverifica del tono
UN-Ottimo FPY fino al 98%
UN-Supporto MES
SPECIFICHE TECNICHE
|
Giunzione del nastro sistema |
Ripetibilità dell'asse X（mm） |
±0,01 |
|
Ripetibilità dell'asse Y（mm） |
±0,01 |
|
|
Precisione di posizionamento del nastro（mm） |
±0,2 |
|
|
Informazioni di nastro componente |
Larghezza del nastro del componente（mm） |
8/16/12/24 |
|
Passo del componente（mm） |
2/4/8/12/16/20/24 |
|
|
Tasca per componentiprofondità massimo（mm） |
9 |
|
|
Spessore del nastro del componente（8mm nastro）（mm） |
0,25~1,25 |
|
|
Sistema di trasporto |
Altezza del trasportatore（mm） |
930±15 |
|
Dispositivo di riavvolgimento |
braccio di riavvolgimento |
Standard un braccio di riavvolgimento, opzionale due bracci di riavvolgimento |
|
Dimensioni della bobina（mm） |
Max.Ø380，Opzionale Ø500 |
|
|
Carico massimo（kg） |
Massimo 20 |
|
|
Modalità decodificata |
Attacco della telecamera per codici a barre al braccio di riavvolgimento |
Opzionale |
|
|
||
|
Tasso di giunzione |
Tempo di ciclo (sec) |
≤10S（escluso il tempo del test LCR e il tempo di alimentazione manuale） |
|
Capacità di giunzione |
Giunzione FPY |
98% |
|
Spazio di giunzione（mm） |
±0,1 |
|
|
Capacità anticoppia dell'ingresso del materiale |
360 gradi (cinghia di plastica, lunghezza dell'ingresso del materiale ad entrambe le estremità 250 mm) |
|
|
Controllo software |
Identificazione automatica del passo dei componenti |
Standard |
|
Confronto delle dimensioni dei componenti |
Standard |
|
|
Procedura guidata di importazione BOM |
Standard |
|
|
OCR |
Opzionale |
|
|
LCR |
Precisione di misurazione |
±0,05% |
|
Campo di misura |
L：0μH-1000H，C：0pF-20mF，R：0Ω-20MΩ |
|
|
Metodo di misurazione |
Valore di misura bilaterale |
|
|
Tasso di superamento del test |
95%（01005 Component） |
|
|
Elettricità |
Modalità di alimentazione |
Batteria al litio da 24 V CC 50 Ah |
|
Durata della batteria (a carica completa)（H） |
12-16 |
|
|
Energia（O） |
Massimo 120 |
|
|
Strutture Requisiti |
Peso（Kg） |
95 |
|
Dimensione di riferimento（mm） |
540(W) × 540(L) × 1460(H) |
|
|
Altre configurazioni sono facoltativi |
Personalizzazione MES, Stampante per codici a barre, Funzione di arresto delle bobine dei componenti, Funzione del sensore di velocità di rotazione,Funzione di sicurezza per il braccio di riavvolgimento, funzione di misurazione dell'altezza laser, dispositivo di ritorno automatico, riconoscimento automatico della larghezza del nastro, riconoscimento automatico del passo del nastro per nastri da 12-24 mm, alimentazione diretta, ricarica wireless, piattaforma di movimento, piattaforma di movimento pesante. |
|
Illustrazioni del sistema di giunzione automatico

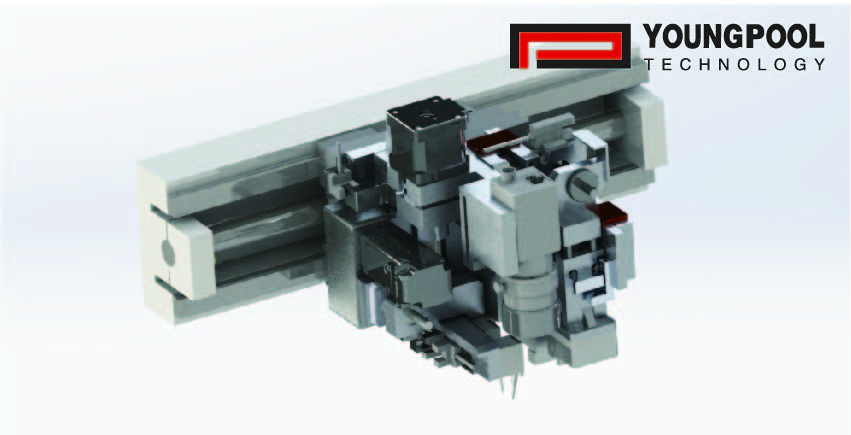

[Asse indipendente dall'adesione: sistema di visione, misurazione LCR,Meccanismo di giunzione.]

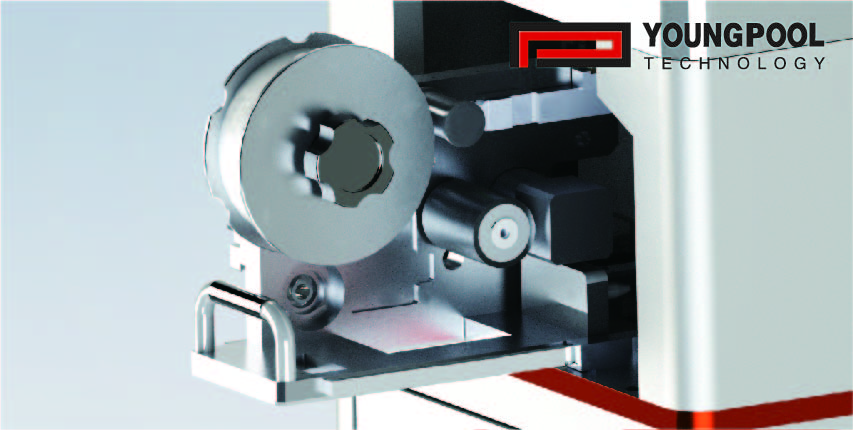

[Progettazione con estrazione del supporto: sistema di alimentazione del nastro di giunzione.]

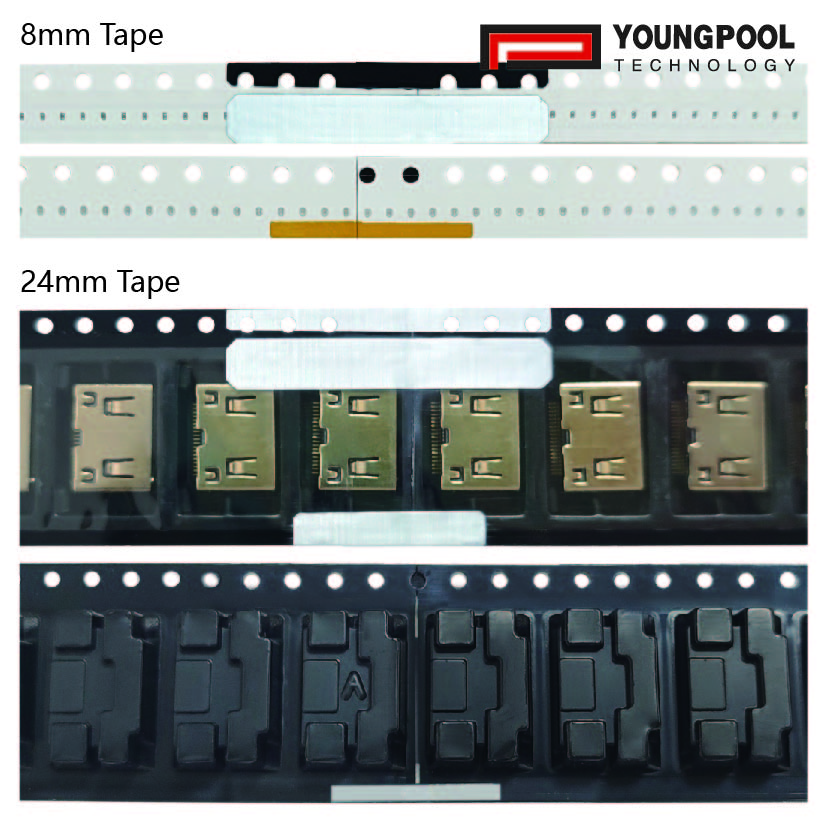

[Design unico del nastro di giunzione: incollaggio SOLO sul lato superiore]

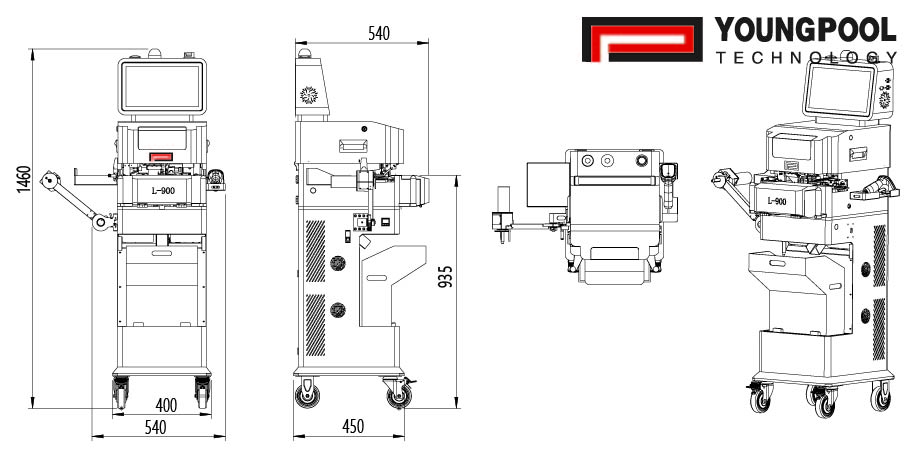

Giunzione MDimensioni della macchina
â— Pubblicato in Febbraio 2024 , Tutti i diritti riservati
â— Tutte le specifiche sono soggette a modifiche a seguito di sviluppi o progressi tecnici. Per domande sui nostri prodotti, si prega di contattare Youngpool Technonlogy (information@youngpool.com) o i nostri rappresentanti locali.
