Macchina per depaneling PCB laser in linea
Con lo sviluppo dell'industria manifatturiera elettronica, la progettazione dei PCB si sta orientando verso forme più sottili e leggere. Il volume di spedizione di PCB con spessore inferiore a 0,8 mm è in costante aumento, il che impone maggiori esigenze ai processi di depannellatura. I metodi di depannellatura tradizionali non sono più in grado di soddisfare pienamente i requisiti di precisione e affidabilità.
Per ottenere una separazione dei pannelli flessibile, rapida e a basso stress, Youngpool Technology è orgogliosa di presentare la macchina per la separazione dei pannelli laser LD-4.

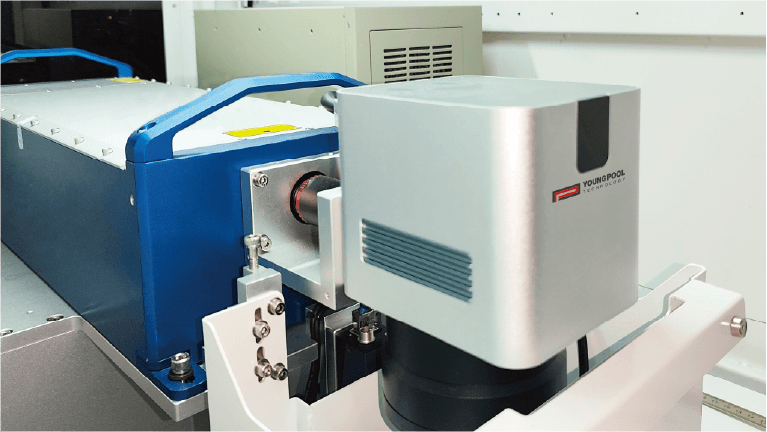

La macchina è dotata di un laser verde standard da 60 W che consente un taglio rapido e preciso, e supporta sia la modalità operativa in linea che offline, offrendo flessibilità per diversi scenari di produzione. Inoltre, il design compatto, con una larghezza inferiore a 0,8 metri, consente di risparmiare spazio prezioso sulla linea di produzione.
● Supporta le modalità operative in linea/offline
● Laser standard da 60 W per la separazione ad alta velocità dei pannelli
● Taglio preciso senza stress meccanico
● Precisione di taglio <0,05 mm
● Protezione di sicurezza multistrato per eliminare l'inquinamento luminoso
● Sistema intelligente di rimozione della polvere
● Programmazione grafica
● Binario di guida a tre stadi
● Larghezza della macchina: 0,77 metri
SPECIFICHE TECNICHE
Modello n.
LD-4
Tipo laser
Standard: Laser verde, 60 W, nanosecondi
Dimensioni massime del prodotto (mm)
270 mm*300 mm (incluso il dispositivo di fissaggio)
Dimensioni minime del prodotto (mm)
50 mm*50 mm (incluso il dispositivo di fissaggio)
Spessore del prodotto (mm)
Max. 1,2 mm
Spessore del dispositivo (mm)
Max. 18 mm
Campo di lavoro (mm)
200 mm*240 mm
Precisione di taglio (mm)
＜
0,05
Durata di vita di un laser
＞
20000 ore
Metodo di taglio
Scansione galvanometrica
Software del sistema di controllo
Controllo integrato di visione, laser e movimento
Alimentazione elettrica
220V/50Hz/4KVA
Pressione dell'aria
5 kgf/cm²
Ambiente operativo
15℃-35℃
Peso (kg)
800
Dimensioni (mm)
770(L) x 1520,5(P) x 1700(A)
Opzionale: Laser UV, 30W, nanosecondi

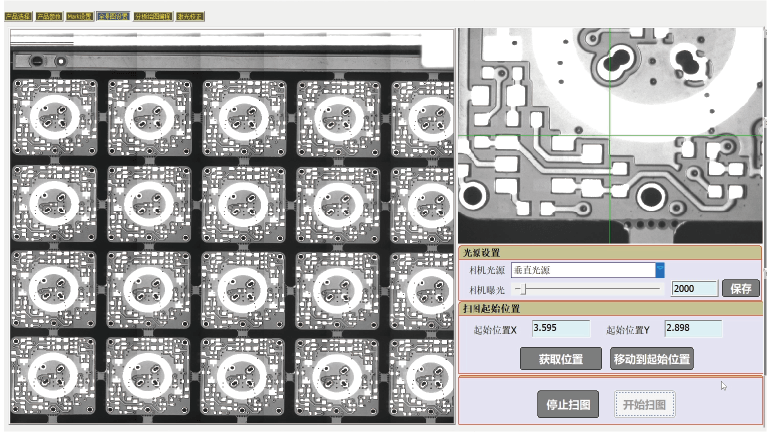

Scansione con un solo clic e programmazione delle immagini.

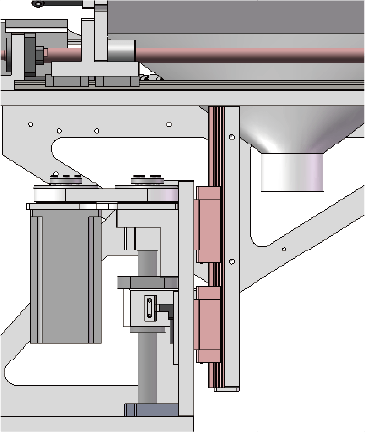

Asse Z programmabile con altezza regolabile

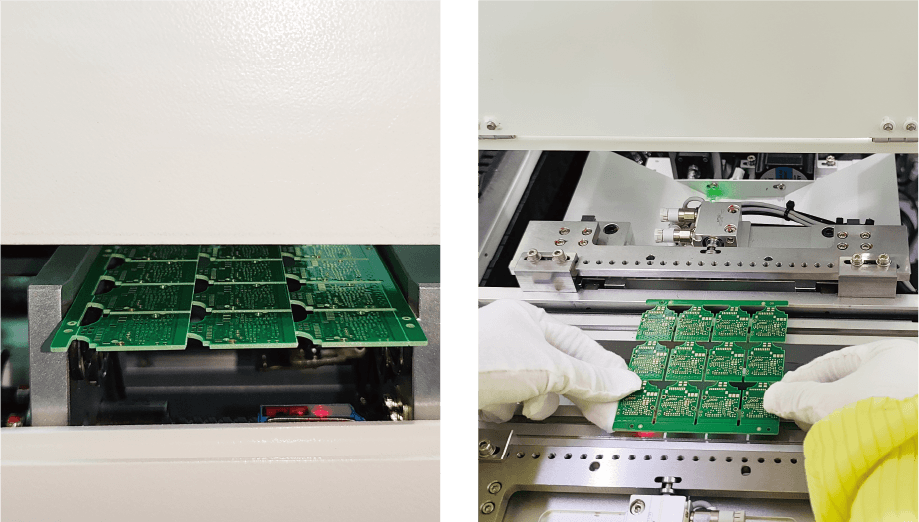

Supporta sia la modalità operativa in linea che quella offline.

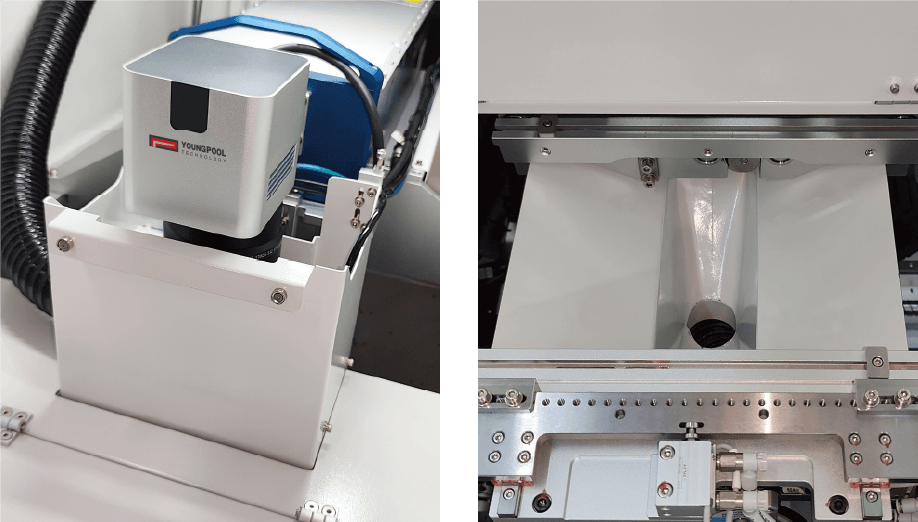

Sistema di aspirazione delle polveri ad alta efficienza
Dimensioni
Rete IPv6 supportata
