Macchina automatica per marcatura laser

Nessun compromesso in termini di qualità e costo, facile da installare, semplice da imparare e senza necessità di materiali di consumo: una scelta efficiente per soddisfare le vostre esigenze di produzione.

Marca:
YOUNGPOOL
Oggetto numero.:
M2-900L

Richiedi ora Scarica

Dettagli del prodotto

Macchina per marcatura laser SMT automatica M-900

Macchina per marcatura laser SMT automatica M-900 È Macchina da stampa completamente automatica online. Si tratta di un'apparecchiatura professionale per la stampa di codici 1D, codici QR, testo, simboli o grafica sulla superficie di PCB.

● Genera codici 1D e 2D di alta qualità, testi, loghi, caratteri ottici, ecc.

● Sono disponibili 4 tipi di laser (CO2, UV, verde e fibra) per prestazioni ottimali.

● Supporto per configurazione a doppia testa (superiore e inferiore) per maggiore flessibilità e produttività.

● Configurazione standard a doppia fotocamera, lettura e marcatura simultanee per migliorare

produttività e qualità

● Dotato di rilevatore di fumi

● Recinzione di sicurezza con interruttori di interblocco che impedisce la contaminazione del pavimento dell'officina.

● Configurazione opzionale a doppio nastro trasportatore per una maggiore produttività e una maggiore flessibilità.

● Asse Z opzionale per una maggiore flessibilità nella marcatura su pezzi di diverse altezze.

● Il sistema di aspirazione della polvere separato è incluso di serie

● Elevata efficienza, creazione di marchi di alta qualità, facile manutenzione

SPECIFICHE TECNICHE

Modello n.	M2-900L	M2-940L	M2-945L	M2-960L
Tipo laser	CO2	UV	Verde	Fibra
Lunghezza d'onda	10,6 (μm)	355 (nm)	532 (nm)	1064 (nm)
Potenza di uscita del laser (W)	5/10	5/10	5/10	20/10/30
Diametro del punto laser (μm)	80, 110, 140	15
Velocità di scansione (mm/s)	6.000	5.000
Ripetibilità (μm)	±20
Spazio libero sul lato superiore del PCB (mm)	25
Spazio libero sul lato inferiore del PCB (mm)	20
Altezza del nastro trasportatore (mm)	900±50
Lettore di codici a barre	Rilevamento CCD in linea
Tipo di codice a barre	Codici RSS 1D e 2D, numeri, testo e grafica.
Materiali applicabili	Resina, gomma, plastica e carta	Resina, gomma, plastica, carta e metallo
Spessore del PCB/substrato (mm)	0,2 ~ 6
Dimensioni minime del PCB (mm)	50 × 50
Dimensioni massime del PCB (mm)	Nastro trasportatore singolo : 750(X) x 580(Y) con Flipper Standard : 480(X) x 460(Y) con ribaltatore opzionale : 510(X) x 460(Y)
Area di marcatura del singolo trasportatore (mm)	Lato superiore: 530(X) x 580(Y)	Lato superiore: 500(X) x 580(Y)	Lato superiore: 530(X) x 580(Y)
	Lato inferiore: 510(X) x 580(Y)	Lato inferiore: 480(X) x 580(Y)	Lato inferiore: 510(X) x 580(Y)
	con ribaltatore: 480(X) x 450(Y)
Area di marcatura del doppio nastro trasportatore (mm)	Lato superiore: 480(X) x 260(Y)	Lato superiore: 420(X) x 260(Y)	Lato superiore: 450(X) x 260(Y)
	Lato inferiore: 400(X) x 260(Y)	Lato inferiore: 350(X) x 260(Y)	Lato inferiore: 380(X) x 260(Y)
Doppio trasportatore	Opzione
Regolazione automatica dell'asse Z	Opzione
Flipper integrato per schede	Opzionale (non compatibile con l'opzione a doppia testina)
Telecamera con ampio campo visivo	Opzione
Riconoscimento intelligente	Opzione
Collettore di polveri ad alta efficienza	Opzione
Doppia sorgente luminosa laser (doppia testa, indicata con DH sul modello n.)	Opzionale (non compatibile con il flipper integrato)
Tipo di raffreddamento	Raffreddamento ad aria	Raffreddamento ad aria / Raffreddamento ad acqua		Raffreddamento ad aria
Alimentazione elettrica	220 V / monofase / 50 Hz / 8 A
Pressione dell'aria (bar)	6
Peso (kg)	Circa 1000
Dimensioni (mm)	1100(L)×1.675(P)×1.535(A)

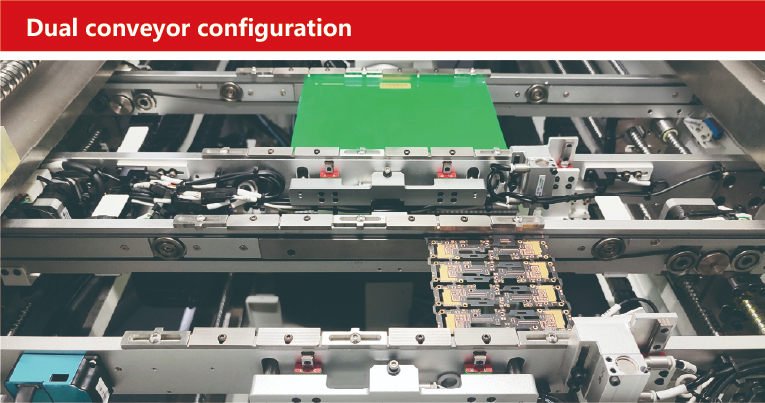

Configurazione a doppio nastro trasportatore

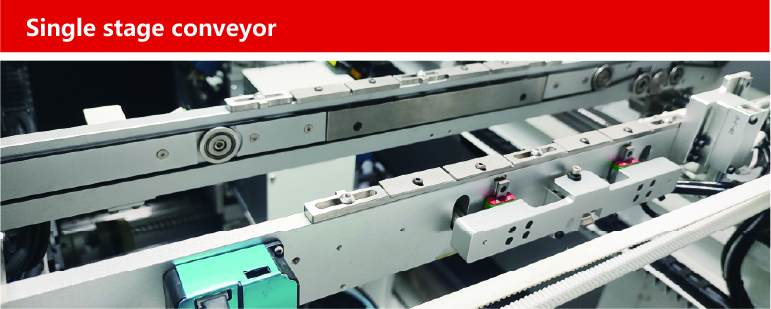

Trasportatore a stadio singolo

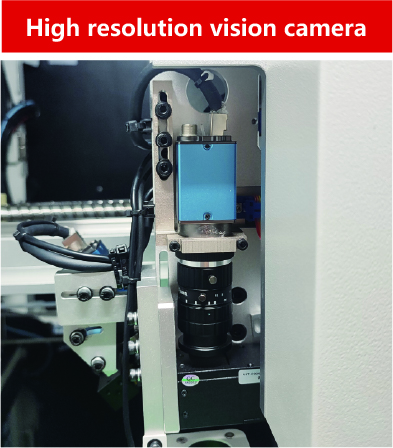

telecamera ad alta risoluzione

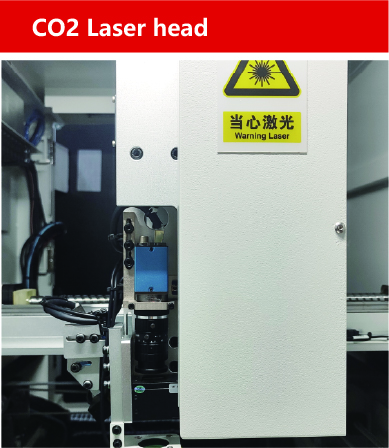

CO ₂ Testa laser

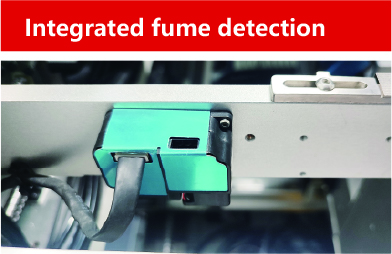

Rilevamento integrato dei fumi

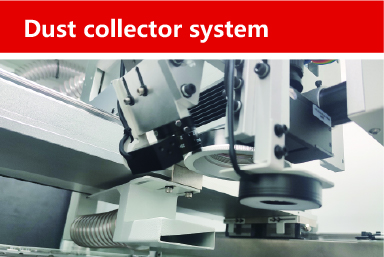

Sistema di aspirazione delle polveri

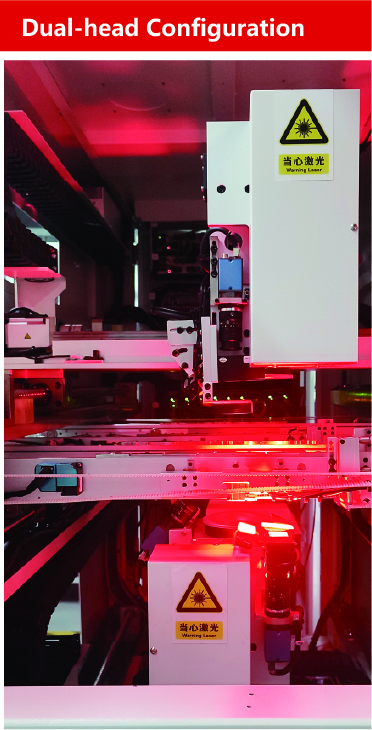

Configurazione a doppia testa

● Tutte le specifiche sono soggette a modifiche a seguito di sviluppi o progressi tecnici. Per domande sui nostri prodotti, si prega di contattare Youngpool Technology (shicx@youngpool.com) o i nostri rappresentanti locali.
