Macchina per degasaggio sotto vuoto SMT N-800A
IncapsulamentoEConforme RivestimentoSono processi implementati per migliorare l'affidabilità dei prodotti elettronici, ma i difetti dovuti alle bolle possono causare guasti prematuri dei circuiti elettronici. Diversi fattori contribuiscono ai difetti dovuti alle bolle nei processi di incapsulamento/rivestimento conforme, pertanto l'eliminazione delle bolle è un compito estremamente arduo. Grazie ad anni di esperienza nell'incapsulamento e nel rivestimento conforme, Youngpool Technology ha progettato e sviluppato una soluzione per risolvere il problema dei difetti dovuti alle bolle: la serie N-800A.Sistema automatico di degasaggio sotto vuoto.L'N-800A è un sistema di degasaggio in linea che sfrutta il principio del vuoto, in grado di attenuare efficacemente i difetti delle bolle e di consentire la produzione di prodotti elettronici privi di bolle, conformi a vari standard di affidabilità industriale.
â— Configurazione in linea per una facile integrazione nella linea di produzione
â— Configurazione a corsia singola e camera singola
â— Degasaggio effettuato mediante vuoto e calore
â— Profilo del vuoto regolabile
â— Dimensioni massime del PCB: 500 mm x 500 mm
â— Facile da usare
SPECIFICHE TECNICHE
|
Dimensioni del PCB |
PCB applicabile（mm） |
500 × 500 |
|
Liquidazione superiore（mm） |
50 |
|
|
Altezza libera dal fondo（mm） |
50 |
|
|
Peso massimo del PCB（kg） |
3.5 |
|
|
Specifiche del trasportatore |
Larghezza del trasportatore（mm） |
100-500 |
|
Altezza di trasferimento（mm） |
900±20 |
|
|
Tipo di trasportatore |
Trasportatore a catena
|
|
|
Direzione del trasferimento |
Da sinistra a destra |
|
|
Metodo di trasferimento |
Trasferimento a catena | |
|
Tempo di trasferimento（mm/s） |
Massimo 500 |
|
|
SMEMA |
Standard |
|
|
Funzione |
Applicazioni applicabili |
Riempimento inferiore e rivestimento conforme |
|
Viscosità del materiale |
9.000 cps o meno |
|
|
Prestazioni della pompa per vuoto（m³/h） |
60 |
|
|
Livello di vuoto massimo（Papà） |
4 |
|
|
Tempo tipico del ciclo di degasaggio（Secondo） |
40-300 |
|
|
Dimensioni e controllo |
Controllo e interfaccia utente |
Personal Computer industriale |
|
Dimensioni（mm） |
1050（O）×1700（L）×1500±20（H） |
|
|
Peso（kg） |
1100 |
|
|
Requisiti elettrici |
Voltaggio |
Trifase, 380 V, 50 Hz |
|
Energia（kW） |
4 |
|
|
Opzioni e accessori |
Monitoraggio visivo CCD |
Disponibile come opzione |
|
MES |
Disponibile come opzione |
|
|
Degasaggio assistito dal calore |
Disponibile come opzione |
|
|
Sotto il trasportatore di ritorno |
Disponibile come opzione |
Illustrazioni dell'effetto Degassing

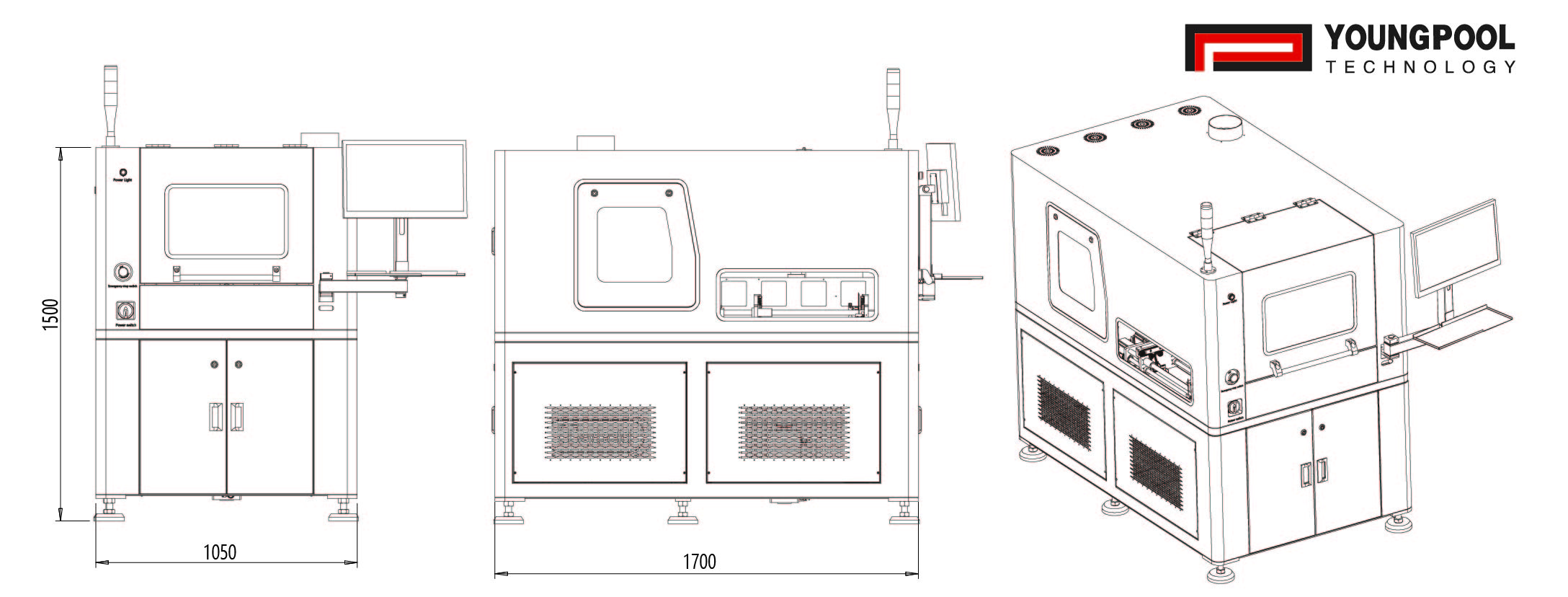

Dimensioni della macchina per degasaggio sotto vuoto
â— Pubblicato nel febbraio 2024, tutti i diritti riservati
â— Tutte le specifiche sono soggette a modifiche a seguito di sviluppi o progressi tecnici. Per domande sui nostri prodotti, si prega di contattare Youngpool Technonlogy (information@youngpool.com) o i nostri rappresentanti locali.
