Con l'evoluzione dei prodotti elettronici verso profili sempre più sottili, la miniaturizzazione e una maggiore integrazione, anche i PCB (circuiti stampati) diventano sempre più precisi e leggeri. In particolare, nella produzione di elettronica di consumo, apparecchiature di comunicazione e vari prodotti elettronici ad alta densità, lo spessore dei PCB continua a diminuire, con alcune schede che misurano meno di 0,8 mm di spessore. Rispetto alle schede convenzionali, i PCB sottili e leggeri presentano generalmente una minore resistenza meccanica, il che impone maggiori esigenze in termini di controllo delle sollecitazioni di processo e precisione di lavorazione durante le fasi successive. Come separare efficacemente i PCB controllando al contempo l'impatto delle sollecitazioni di processo è diventato gradualmente una preoccupazione importante per i produttori di elettronica.

I metodi tradizionali di separazione dei pannelli si trovano ad affrontare nuovi requisiti di processo

Dopo l'assemblaggio SMT, la saldatura e altri processi, i singoli PCB devono essere separati dal pannello. Attualmente, la separazione manuale e tramite fresatura è ancora utilizzata in diversi scenari produttivi. Tuttavia, con la crescente complessità delle strutture dei PCB e la maggiore precisione richiesta dai prodotti elettronici, i metodi tradizionali di separazione si trovano ad affrontare nuove sfide di processo.

Prendendo come esempio la separazione manuale, gli operatori applicano una forza esterna per separare i PCB nei punti di connessione. Lo stress meccanico generato durante il processo può essere difficile da mantenere costante. Per i PCB più sottili o per le schede particolarmente sensibili allo stress meccanico, ciò può aumentare il rischio di deformazione della scheda o di sollecitazioni sulle saldature. Allo stesso tempo, l'operazione manuale dipende in una certa misura dall'esperienza dell'operatore, il che rende la costanza nella qualità della separazione un ulteriore fattore da considerare nella produzione di massa.

La separazione meccanica tradizionale dei componenti si basa principalmente su lame, frese e altri utensili meccanici. Sebbene questi metodi possano soddisfare i requisiti di separazione di alcuni prodotti, la lavorazione meccanica implica intrinsecamente forze di contatto, nonché fattori quali l'usura degli utensili e le limitazioni del percorso di lavorazione. Man mano che i PCB diventano più sottili e i layout dei componenti sempre più compatti, i produttori non si concentrano più esclusivamente su“completamento del processo di rimozione dei pannelli.“Al contrario, si sta prestando maggiore attenzione alla precisione della separazione dei pannelli, allo stress di lavorazione e all'adattabilità del processo.

In questo contesto industriale, la tecnologia di lavorazione laser senza contatto è stata gradualmente introdotta nelle applicazioni di separazione dei PCB. Utilizzando un raggio laser per la lavorazione del materiale, è possibile ridurre le forze meccaniche associate al contatto diretto tra gli utensili di taglio convenzionali e i PCB, offrendo una nuova opzione di processo di separazione per PCB sottili e schede PCBA di precisione.

La soluzione intelligente di separazione dei pannelli tramite laser senza contatto di Youngpool Technology

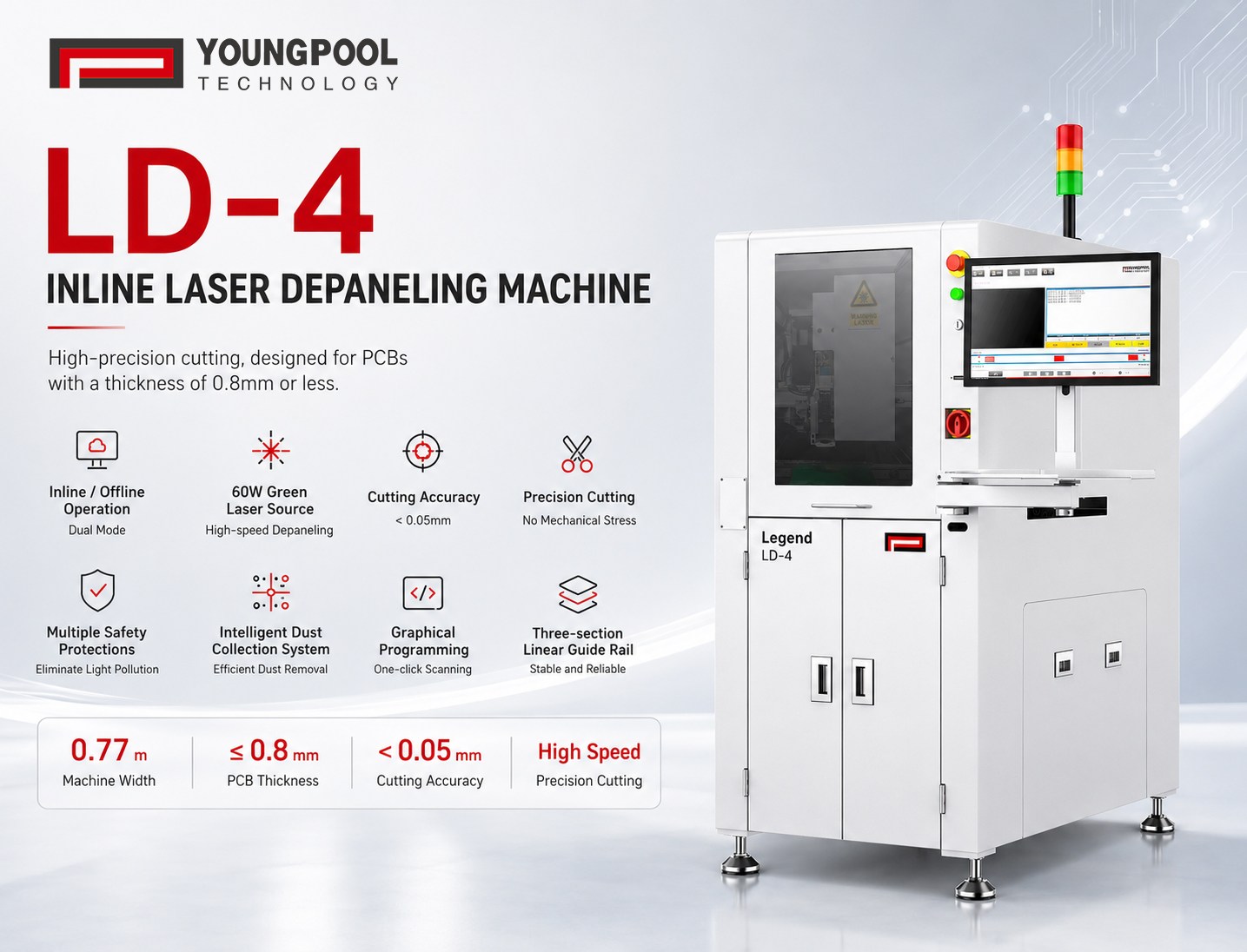

Per far fronte alla crescente domanda di depannellatura di precisione nell'industria manifatturiera elettronica, Youngpool Technology ha sviluppato in modo indipendente la macchina di depannellatura laser LD-4, fornendo una soluzione di elaborazione ad alta velocità, a basso stress e flessibile perPCBe depannellatura di schede PCBA.

La macchina per la separazione laser LD-4 adotta un metodo di lavorazione laser senza contatto. Dotata di serie di un laser verde a nanosecondi da 60 W e di tecnologia di scansione galvanometrica, raggiunge una precisione di taglio inferiore a 0,05 mm. Durante la lavorazione, il laser agisce direttamente sull'area del materiale designata senza la necessità di strumenti meccanici per applicare una forza esterna di separazione, riducendo così l'impatto delle sollecitazioni meccaniche sui PCB durante il processo di separazione. Per i PCB sottili e strutturalmente complessi, questo metodo di lavorazione offre una soluzione di separazione più precisa.

Oltre al laser verde a nanosecondi da 60 W standard, la LD-4 può essere equipaggiata opzionalmente anche con un laser UV a nanosecondi da 30 W, consentendo ai produttori di selezionare la configurazione più adatta in base ai diversi materiali dei PCB e alle effettive esigenze di lavorazione. La macchina supporta una dimensione massima del prodotto di 270 mm.×Con una larghezza di 300 mm, inclusi gli accessori, e uno spessore massimo del prodotto di 1,2 mm, è in grado di soddisfare le esigenze di lavorazione di prodotti con specifiche diverse.

Il valore applicativo della macchina per la separazione di pannelli laser LD-4 di Youngpool Technology

L'efficacia di una macchina per la separazione dei pannelli nella produzione reale dipende non solo dalla sua capacità di lavorazione, ma anche dalla sua adattabilità a diverse modalità produttive.

La macchina per la separazione laser dei pannelli LD-4 supporta sia la modalità operativa online che offline. Per le linee di produzione altamente automatizzate, l'apparecchiatura può essere integrata online in base alla pianificazione della linea di produzione. Per applicazioni che coinvolgono un'ampia varietà di prodotti e requisiti di produzione più flessibili, può anche funzionare in modo indipendente in modalità offline. Questa doppia modalità offre ai produttori di elettronica di diverse dimensioni e ritmi di produzione una maggiore flessibilità applicativa.

Per i cambi di prodotto e la programmazione dei processi, l'LD-4 integra sistemi di visione, laser e controllo del movimento, supportando la scansione delle immagini con un solo clic e la programmazione grafica. Rispetto ai metodi di elaborazione tradizionali che richiedono complesse impostazioni dei parametri, l'interfaccia grafica più intuitiva riduce la difficoltà di configurazione del programma durante il passaggio da un prodotto all'altro, consentendo all'apparecchiatura di adattarsi meglio alle esigenze di produzione di PCB con specifiche multiple.

Nel frattempo, per affrontare la polvere che può essere generata durante la lavorazione laser, ilLD-4Macchina per la separazione laser dei pannelliÈ dotata di un sistema intelligente di rimozione della polvere e di un'unità di aspirazione ad alta efficienza per ottimizzare l'ambiente di lavoro. L'apparecchiatura integra inoltre diverse misure di sicurezza per ridurre l'impatto dell'esposizione alla luce laser sull'ambiente operativo. Il design programmabile dell'asse Z consente la regolazione dell'altezza di lavorazione, migliorando ulteriormente l'adattabilità a diversi prodotti e configurazioni di attrezzature.

Poiché lo spazio disponibile negli impianti di produzione elettronica è sempre più limitato, anche le dimensioni delle apparecchiature sono diventate un fattore importante nella pianificazione della produzione. Con una larghezza complessiva di soli 0,77 metri, l'LD-4 integra funzioni di elaborazione laser, visione, controllo del movimento e aspirazione delle polveri, riducendo al minimo l'ingombro sulla linea di produzione e offrendo maggiore flessibilità nella configurazione della linea.

Con l'evoluzione dei PCB verso design sempre più sottili e precisi, anche i processi di separazione dei pannelli devono progredire di conseguenza. Dalla separazione manuale e meccanica alla lavorazione laser senza contatto, diverse tecnologie si adattano a diverse esigenze di prodotto e scenari applicativi.

Tecnologia Youngpoolcontinua a concentrarsi sui requisiti pratici del processo di produzione elettronica. Costruito attorno a un laser verde a nanosecondi da 60 W, scansione galvanometrica ad alta precisione, doppie modalità operative online/offline e funzioni ausiliarie intelligenti, il laser LD-4Macchina per la separazione dei pannelliOffre una nuova opzione di processo per la separazione di precisione di PCB e PCBA.

Guardando al futuro, Youngpool Technology continuerà a concentrarsi sulle esigenze di automazione e sviluppo intelligente del settore della produzione elettronica. Attraverso apparecchiature e soluzioni progettate per soddisfare al meglio i requisiti di produzione reali, miriamo ad aiutare i produttori di elettronica a migliorare l'adattabilità dei processi e a semplificare la produzione elettronica.
